Профессиональное порошковое покрытие для легкосплавных колес
- Гуандун, Китай
- 600 тонн в месяц
Термореактивное полиэфирное порошковое покрытие производится с использованием высококачественного полиэстера и TGIC. Он имеет различные продукты, такие как высокий свет, полусвет, металлический эффект, искусство, морщины и так далее. Порошковое покрытие обладает отличной атмосферостойкостью и химической стойкостью, высокой механической прочностью и прочностью покрытия. Покрытия поверхностей для электрооборудования, отопительного и вентиляционного оборудования, железных колес, автомобильных запчастей, сельскохозяйственной техники, инженерной техники, оргтехники, кондиционеров, материалов для внешней отделки, мобильных домов и других открытых объектов.
Возможность поставки ： 600 тонн / тонн в месяц порошковое покрытие полиэфирной эпоксидной смолой для внутренних и наружных работ
Детали упаковки
Наружная упаковка: коробки для порошкового покрытия полиэфирной эпоксидной смолой для внутренних и наружных работ.
Внутренняя упаковка: двухслойные полиэтиленовые мешки для порошкового покрытия полиэфирной эпоксидной смолой для внутренних и наружных работ.
Порт: Порт Гуандун
Время выполнения заказа:
Количество (килограммы)Образец 2-10000 10001-20000 >20000
Восток. Время (дни) 7 15 20 Быть предметом переговоров
| Термореактивное полиэфирное порошковое покрытие | ||
| Профиль продукта | CP-03 Термореактивное полиэфирное порошковое покрытие выполнено с использованием высококачественного полиэстера и TGIC. Он имеет различные продукты, такие как высокий свет, полусвет, металлический эффект, искусство, морщины и так далее. | |
| Характерная черта | Покрытие обладает отличной атмосферостойкостью и химической стойкостью, высокой механической прочностью и прочностью покрытия. | |
| Применимость | Покрытия поверхностей для электрооборудования, отопительного и вентиляционного оборудования, железных колес, автомобильных запчастей, сельскохозяйственной техники, инженерной техники, оргтехники, кондиционеров, материалов для внешней отделки, мобильных домов и других открытых объектов. | |
| Теоретический охват | 10-12㎡ / кг ， （Толщина пленки 60 s M, в зависимости от состояния детали, метода покрытия, условий покрытия, всех отличий) | |
| Стабильность при хранении в сухом виде | 12 месяцев (менее 30 ℃) | |
| Предварительная обработка | Для достижения идеальной адгезии рекомендуется, чтобы основание было должным образом предварительно обработано перед нанесением покрытия, и для разных оснований следует применять различные виды предварительной обработки. | |
| 1. Цинк фосфатирование (улучшение коррозионной стойкости и адгезии) | ||
| 2. Фосфатирование железа (улучшение коррозионной стойкости и адгезии). | ||
| 3. Хромирование (улучшение адгезии между покрытием и алюминиевой подложкой). | ||
| Процесс отверждения | 1. Низкотемпературное отверждение 160 ℃ при 25 мин (MT) | |
| 2. Обычное отверждение 180 ℃ при 15 мин (MT) | ||
| 3. Быстрое отверждение 200 ℃ @ 10 мин (MT) | ||

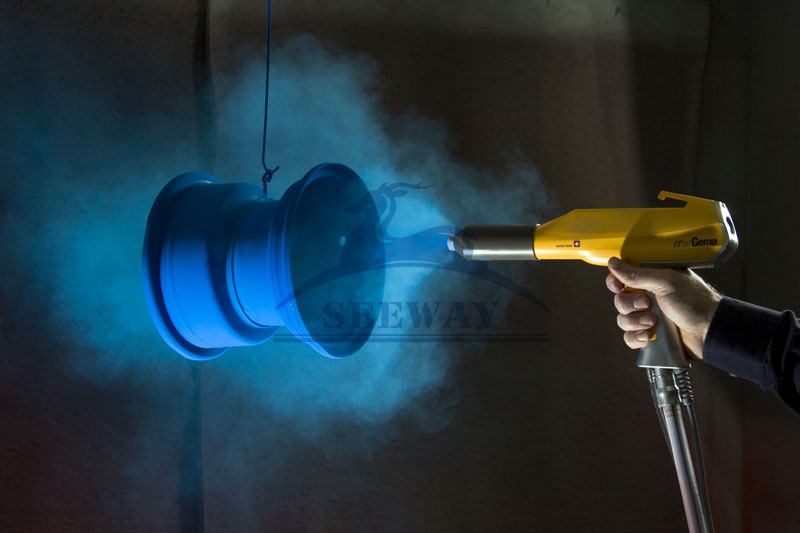

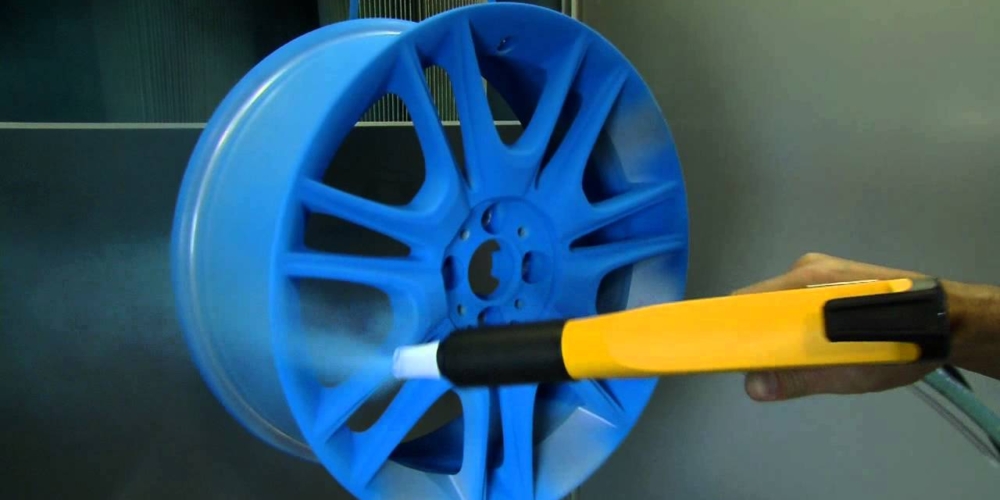

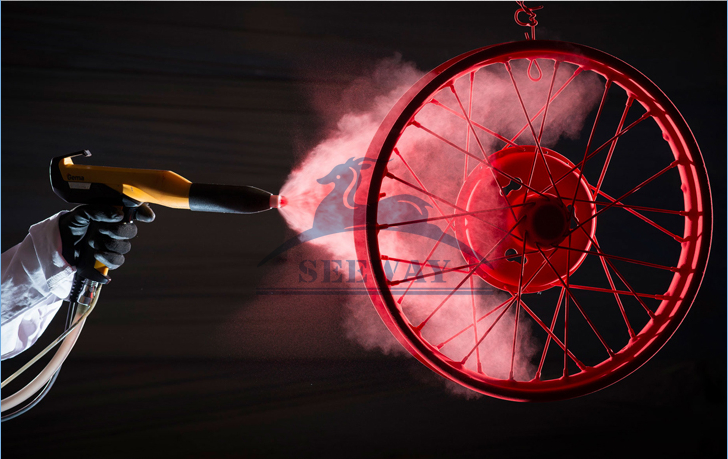

| Метод строительства | Электростатическое и фрикционное распыление, ручное и автоматическое. Порошок для металлической вспышки можно наносить только с электростатическим покрытием, а порошок для декоративно-прикладного искусства рекомендуется распылять с помощью автоматического пистолета, чтобы обеспечить однородный цвет и внешний вид. | |
| Основные технические характеристики | ||
| Элемент | Стандарт испытаний | Показатель |
| Гарднер 60 º глянец | ASTMD523, ISO2813, ГБ / T9754-18 | Глянец от 10 до 95% в соответствии с требованиями заказчика |
| Склеивание каракулей | ASTMD3359, ISO2409 ， ГБ / T1185-98 | 0 класс |
| Испытание стержня вала на изгиб | ASTMD522, ISO1519 | 3mm |
| Ударопрочность | AS3715 2,8, ГБ / T1732-93 | 30-50кг. См |
| Баночный тест | ISO1520 | 4-7 мм |
| Твердость карандаша | ГБ / T6739-98 | 1H-2H |
| Устойчивость к солевому туману | ASTMB117-87, ГБ / T1771-91 | Максимальная коррозия от царапин после испытания 600H составляет 1 мм. |
| Устойчивость к жаре и влажности | ASTMD2247-87, ГБ / T17740-89 | Максимальный размер пузыря 1 мм после 500 часов теста |
| QUV искусственно ускоренное старение | 400 ч | Без пудры, легкая задержка > 80%, изменение цвета меньше, чем у munsel1 |
| Устойчив к 10% HCl | 240ч | Без пузырей, без повреждений поверхности |
| Устойчив к 10% NaOH | 240ч | Без пузырей, без повреждений поверхности |
Может быть изменен в соответствии с требованиями заказчика
Мы являемся производителем порошковых покрытий более 30 лет. Возможна индивидуальная настройка в соответствии с требованиями заказчика....more
