Термореактивное полиэфирное порошковое покрытие для алюминиевого профиля
- Гуандун, Китай
- 600 тонн в месяц
Термореактивное порошковое покрытие на основе полиэстера - наиболее широко используемое порошковое покрытие на мировом рынке. Полиэстер предлагает широкую область применения и множество различных химикатов, включая: Полиэстер / TGIC (триглицидилизоцианурат); Полиэстер / без TGIC; Сверхпрочные полиэстеры и гибриды полиэстера.
Разнообразие Термореактивного порошкового покрытия из полиэстера предоставляется нами по ведущим в отрасли ценам. Они обладают превосходной текучестью и отделкой, которые придают яркость окрашенному предмету. Кроме того, термореактивное порошковое покрытие из полиэстера также обладает превосходными механическими свойствами, такими как термостойкость и коррозионная стойкость. Термореактивное полиэфирное порошковое покрытие доступно во многих цветах и в глянцевой, матовой и текстурной отделке.

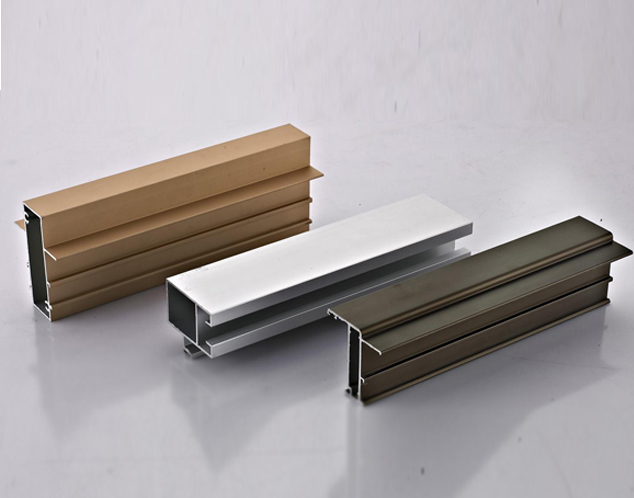

Thermosetting polyester powder coating is specially used for the coating of high-grade building aluminum profile and highway guardrail.
| Thermosetting polyester powder coating for aluminum profile | ||
| Product Profile | Thermosetting polyester powder coating is made of high quality polyester, curing agent, additives and pigments. Varieties of high light, half light, sub light, low light, no light, metal effect, art, wrinkles, wood grain, transparent and other color products. | |
| Characteristic | The coating has excellent weather resistance and chemical resistance, tight and tough film, high mechanical strength. | |
| Applicability | It is specially used for the coating of high-grade building aluminum profile and highway guardrail. | |
| Theoretical coverage | 10-12㎡/kg，（Film thickness 60 ų ṃ, с состоянием заготовки, методом покрытия, условиями покрытия, всеми отличиями） | |
| Стабильность при хранении в сухом виде | 12 месяцев (менее 30 ℃) | |
| Предварительная обработка | Для достижения идеальной адгезии рекомендуется использовать желтый или зеленый хромат для предварительной обработки алюминия перед нанесением покрытия в соответствии со стандартом ISO / dn50939. Рекомендуется использовать деионизированную воду для последней очистки водой и сушить в сушильном шкафу не выше 90 ℃, чтобы обеспечить лучшую адгезию и максимальную долговечность. | |
| Процесс отверждения | 1. Низкотемпературное отверждение 160 ℃ при 25 мин (MT) | |
| 2. Обычное отверждение 180 ℃ при 15 мин (MT) | ||
| 3. Быстрое отверждение 200 ℃ @ 10 мин (MT) | ||
| Метод строительства | Электростатическое и фрикционное распыление, ручное и автоматическое. Порошок для металлической вспышки можно наносить только с электростатическим покрытием, а порошок для декоративно-прикладного искусства рекомендуется распылять с помощью автоматического пистолета, чтобы обеспечить однородный цвет и внешний вид. | |
Основные технические характеристики | ||
| Элемент | Стандарт испытаний | Показатель |
| Гарднер 60 º глянец | ASTMD523, ISO2813, ГБ / T9754-18 | Глянец от 5 до 95% в соответствии с требованиями заказчика. |
| Склеивание каракулей | ASTMD3359, ISO2409 ， ГБ / T1185-98 | 0 класс |
| Испытание стержня вала на изгиб | ASTMD522, ISO1519 | 3mm |
| Ударопрочность | AS3715 2,8, ГБ / T1732-93 | 30-50кг. См |
| Баночный тест | ISO1520 | 4-7 мм |
| Твердость карандаша | ГБ / T6739-98 | 1H-2H |
| Устойчивость к солевому туману | ASTMB117-87, ГБ / T1771-91 | Максимальная коррозия от царапин после испытания 1000H составляет 1 мм. |
| Устойчивость к жаре и влажности | ASTMD2247-87, ГБ / T17740-89 | Через 1000 часов покрытие не влияет на светоотдачу. |
| QUV искусственно ускоренное старение | 1000ч | Без пудры, легкая задержка > 80%, изменение цвета меньше, чем у munsel1 |
| Устойчив к 10% HCl | 240ч | Без пузырей, без повреждений поверхности |
| Устойчив к 10% NaOH | 240ч | Без пузырей, без повреждений поверхности |
| Водостойкий | 1 час | Без пузырей, без шелушения |
| ||
Мы являемся производителем порошковых покрытий более 30 лет. Возможна индивидуальная настройка в соответствии с требованиями заказчика....more
